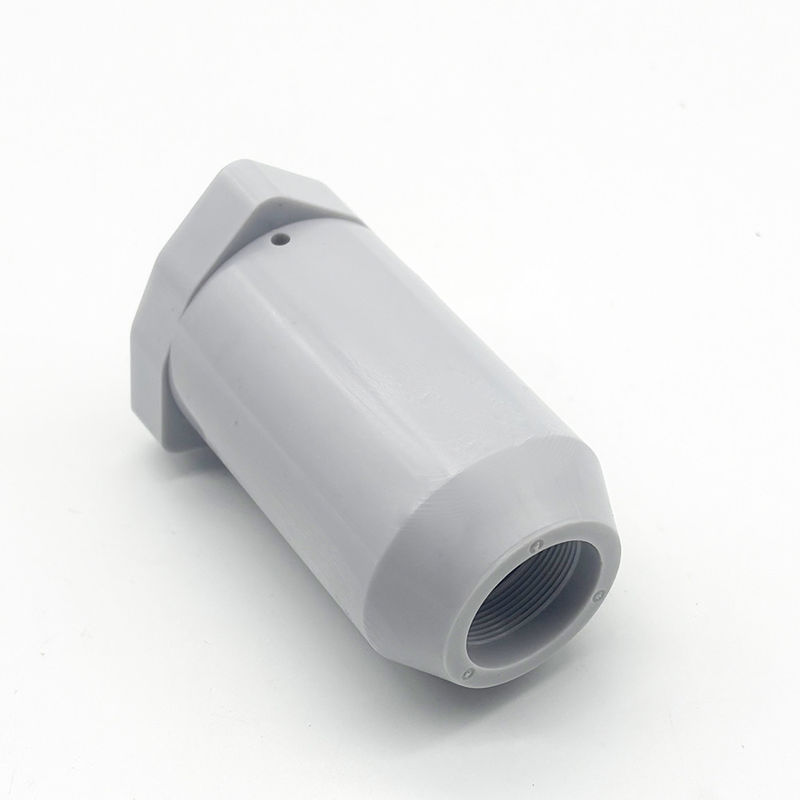

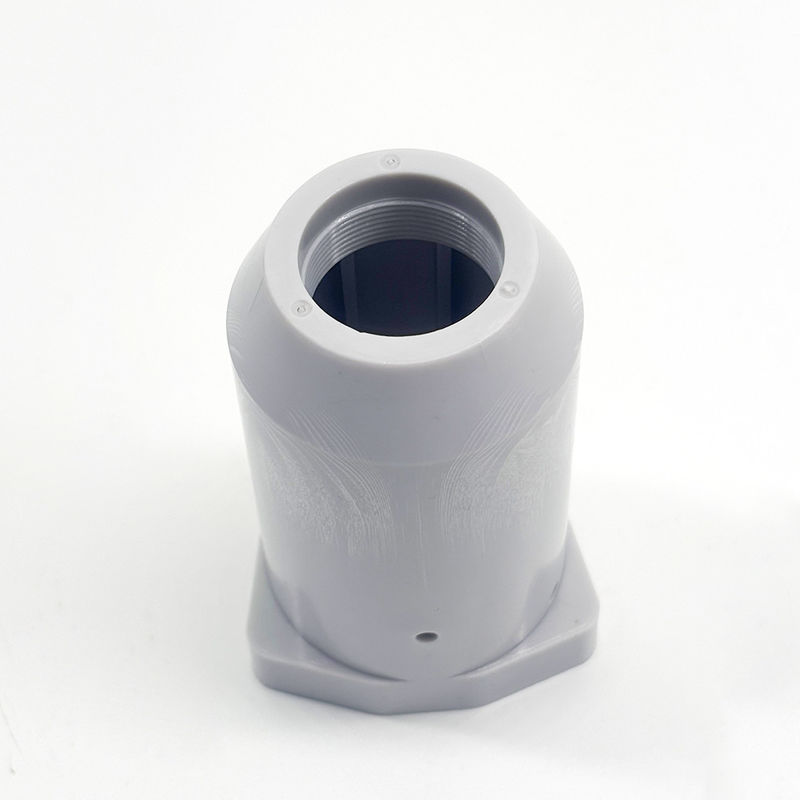

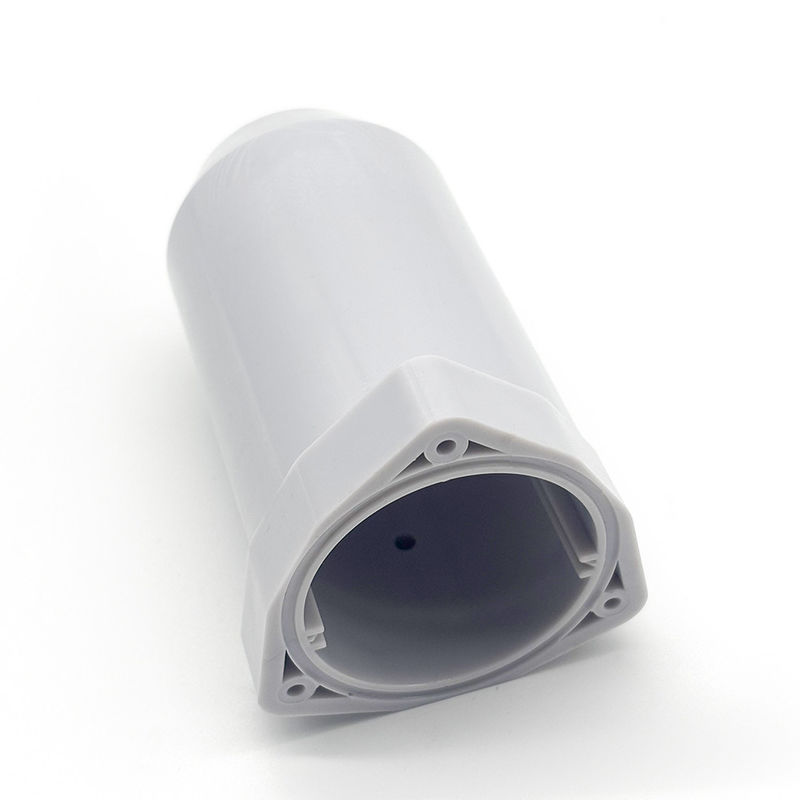

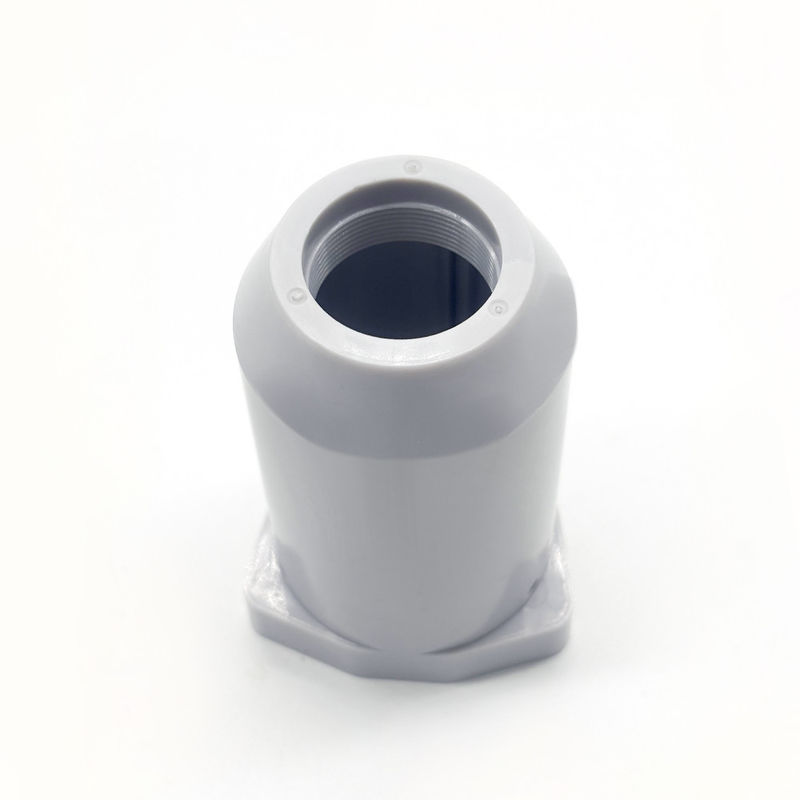

Formage par injection de précision: boîtier résistant à haute pression pour le capteur WP01V de Levelcon
FCE a collaboré avec Levelcon pour concevoir et fabriquer le boîtier et la base de leur capteur WP01V, un produit réputé pour sa capacité à mesurer une large gamme de niveaux de pression.Ce projet complexe exigeait une sélection de matériaux avancée, des solutions de moulage par injection personnalisées et des techniques de démoulage méticuleuses pour assurer des performances et une qualité exceptionnelles.
Matériaux résistants aux rayons UV et extrêmement résistants
Pour répondre aux exigences strictes en matière de résistance du capteur WP01V, FCE a proposé d'utiliser un matériau en polycarbonate (PC) de haute résistance.Ce matériau offrait non seulement une excellente durabilité dans des conditions de pression extrême, mais aussi une résistance aux UV pour une utilisation en plein air fiableLe FCE a recommandé une épaisseur de paroi de 3 mm pour le boîtier, validée par analyse des éléments finis (FEA),qui a confirmé la capacité de la structure à résister à une forte pression sans compromettre l'intégrité.
Solution de démontage personnalisée pour les fils internes
L'inclusion de fils internes dans le boîtier posait des défis importants pour le processus de moulage par injection, car les moules standard pouvaient entraîner la collision des pièces lors du démoulage.La FCE a conçu un mécanisme de démontage interne spécialisé adapté à cette exigenceAprès une explication détaillée de sa fonctionnalité, le client a approuvé la solution, assurant une production efficace et une formation précise du fil sans défauts.
Améliorations structurelles et de refroidissement pour atténuer le rétrécissement
La conception épaisse du boîtier augmente le risque de rétrécissement de la surface, ce qui peut affecter à la fois l'esthétique et les performances.FCE a optimisé la structure interne en remplaçant les sections trop épaisses par des côtes stratégiquement placéesCet ajustement réduit la concentration du matériau tout en conservant l'intégrité structurelle.
Pour améliorer encore l'efficacité du refroidissement, FCE a choisi le cuivre pour le noyau du moule en raison de sa conductivité thermique supérieure.assurer un refroidissement uniforme dans tout le boîtierCette approche a permis de minimiser les défauts de surface et d'améliorer à la fois l'apparence et la précision dimensionnelle.
Tests rigoureux et approbation de la production sans faille
Une fois le moule terminé, FCE a livré des échantillons de pièces pour l'assemblage et des tests de performance rigoureux.Impressionné par les résultats, Levelcon a approuvé les échantillons pour la production de masse.
Points marquants
Ce projet illustre l'expertise de FCE dans le domaine de l'ingénierie de précision et du moulage par injection, en mettant l'accent sur:
Sélection du matériau résistant à la pression: PC de haute résistance adapté aux applications extrêmes.
Solution avancée de démontage: mécanismes personnalisés pour un moulage interne efficace des fils.
Optimisation innovante de la conception: Amélioration de la structure et amélioration des systèmes de refroidissement pour une qualité supérieure.
En combinant innovation, perspicacité technique et attention aux détails, FCE a fourni une solution robuste et fiable pour le capteur WP01V,renforcement de sa réputation de leader de confiance dans la technologie de moulage par injection.
